„Elektrycy i projektanci mogą nadal polegać na bogatej ofercie i jakości kompaktowych rozdzielnic Eaton, które są oparte na dziesięcioleciach doświadczenia w projektowaniu, produkcji i sprzedaży komponentów do dystrybucji energii” – wyjaśnia kierownik produktu Jan Kręt. „Użytkownicy czerpią korzyści z jednolitego wyglądu rozdzielnic od 1 do 5 rzędów, a także z portfolio dostosowanego technologicznie, które obejmuje kompaktowe obudowy, urządzenia zabezpieczające i know-how z jednego źródła”.
Jako obudowy zabezpieczające, rozdzielnice KLV chronią ludzi przed potencjalnymi wypadkami elektrycznymi. Rozdzielnice podtynkowe i naścienne są obecnie dostępne w wersjach od jednego do pięciu rzędów z czternastoma modułami na rząd. Nowo opracowane pięciorzędowe rozdzielnice są standardowo wyposażone w modułowe zaciski wtykowe KSK i mają o 30% większą przestrzeń na okablowanie boczne. Obie te cechy przyczyniają się do jeszcze szybszej oraz łatwiejszej instalacji. Wzmocniona osłona na aparaturę nie tylko chroni użytkownika, ale jest również wyposażona w ponumerowane pola do oznaczania obwodów.
Kompensacja tynku 3D w ramie stanowi ważny element konstrukcyjny serii KLV. Umożliwia korekcję w osi pionowej i poziomej oraz dodatkową kompensację głębokości całej obudowy nawet o 18 milimetrów. Dzięki temu różnice na powierzchni ścian można wyrównać bez dodatkowych elementów. Pięciorzędowa kompaktowa rozdzielnica – podobnie jak obudowy od jednego do czterech rzędów – jest dostępna w dwóch wariantach konstrukcyjnych: z ramą płaską (dziewięć milimetrów) oraz ramą superpłaską (trzy milimetry). Wersja superpłaska sprawia, że podtynkowa kompaktowa rozdzielnica jest prawie niewidoczna. Ponadto zintegrowana poziomica znacznie przyśpiesza precyzyjne umieszczenie obudowy w ścianie.
Specyfikacja techniczna rozdzielnicy kompaktowej KLV:
- stopień IP30,
- od 1 do 5 rzędów, 12 modułów i 2 zapasowe moduły w rzędzie,
- wersje do ścian K-G i podtynkowe,
- płaska i superpłaska konstrukcja drzwi,
- kompensacja nierówności tynku 3D,
- zintegrowana poziomica,
- zaciski przewodu N i PE,
- przepusty kablowe ze wszystkich stron,
- rama drzwiowa – blacha stalowa, RAL 9016,
- pięciorzędowa kompaktowa rozdzielnica KLV z 30% większą boczną przestrzenią na przewody,
- zgodna z IEC / EN 62208 i IEC / EN 60670-24,
- możliwość montażu natynkowego za pomocą ramy do montażu naściennego.

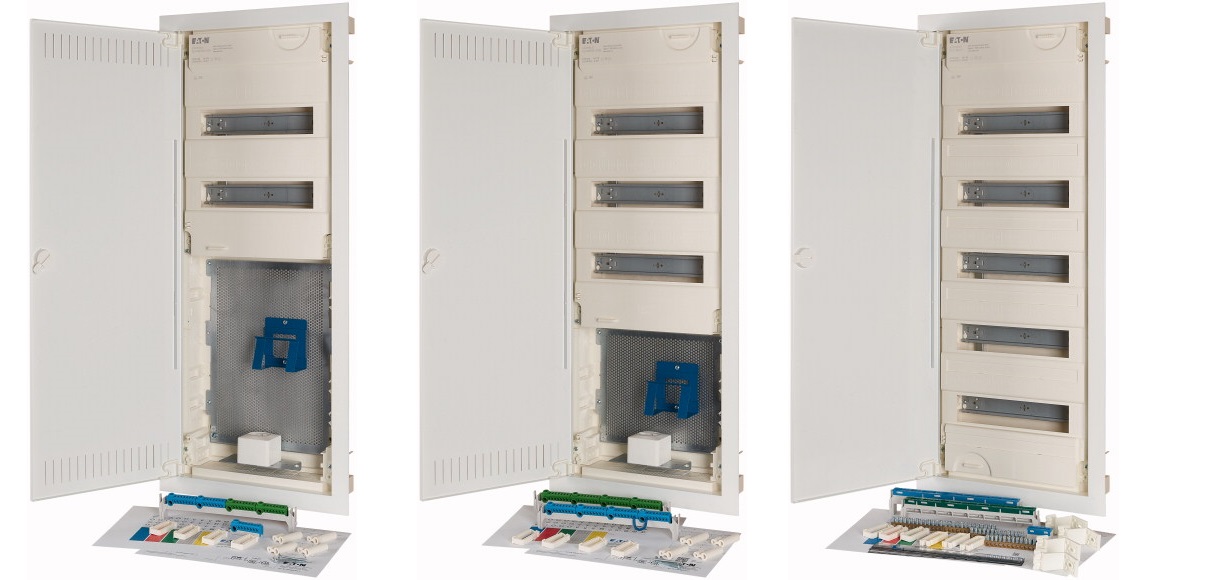

Po raz pierwszy firma Eaton oferuje również rozdzielnice KLV w wersji hybrydowej: obudowa hybrydowa, posiadająca cechy rozdzielnic rzędowych i multimedialnych, łączy obie funkcje w jednym produkcie w pragmatyczny sposób. Jest dostępna w wersjach 24 lub 36 modułowych do urządzeń przełączających i zabezpieczających. Ponadto każda obudowa hybrydowa zawiera mikroperforowaną płytę montażową do urządzeń telekomunikacyjnych.
Oprócz nowych pięciorzędowych rozdzielnic multimedialnych, w portfolio pojawiły się również drzwi WiFi. Aby zapewnić lepszą transmisję sygnałów radiowych i WiFi, a także ułatwić optymalną wymianę ciepła w obudowie, metalowe drzwi zostały wyposażone w specjalną wkładkę z tworzywa oraz zintegrowany system wentylacji. Podstawowa konfiguracja obejmuje szynę 12mod, płytę montażową z mikroperforacją, uchwyty i gniazda zasilające.

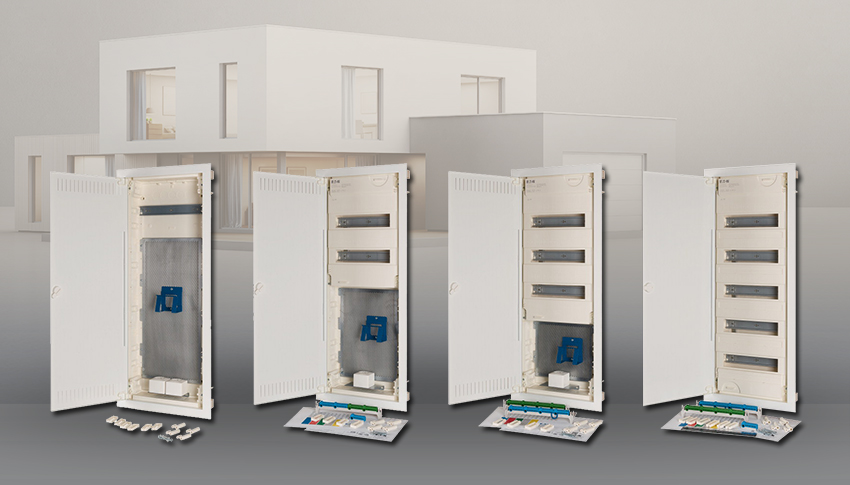

Rozdzielnica podtynkowa to teraz także rozdzielnica natynkowa
Nowością w ofercie są również ramy do montażu natynkowego z wytrzymałej, malowanej proszkowo blachy stalowej, które umożliwiają elektrykom szybkie przekształcenie rozdzielnic podtynkowych w wersje natynkowe.
„Zapotrzebowanie na większą swobodę projektowania i instalacji w przypadku rozdzielnic podtynkowych stale rośnie. Dlatego opracowaliśmy nowe ramy do montażu natynkowego w ścisłej współpracy z naszymi klientami” wyjaśnia kierownik produktu Jan Kręt. „Oprócz dodatkowej elastyczności na placu budowy, daje to również wyraźne korzyści w zakresie zaopatrzenia i przechowywania: rozwiązania do montażu natynkowego można teraz zrealizować w mgnieniu oka przy użyciu zaledwie kilku akcesoriów”.
Kompaktowe rozdzielnice KLV spełniają wymagania norm IEC / EN 62208, IEC / EN 60670-24 IEC / EN 61439-3, w związku z czym obszary zastosowania obejmują budownictwo mieszkaniowe, sklepy i małe przedsiębiorstwa, budynki użyteczności publicznej i hotele.
