AXIOMET AX-C705 to kalibrator przemysłowy z wbudowanym multimetrem, który może pracować jako źródło sygnału do testowania pętli prądowej 0-20 mA i 4-20 mA. Jest przedstawicielem serii przyrządów pomiarowych do monitorowania i kalibracji procesów przemysłowych. Znajduje zastosowanie w automatyce przemysłowej do transmisji danych pomiarowych z czujników oraz sygnałów sterujących.
Kalibrator AXIOMET AX-C705 może pracować w dwóch trybach wyjściowych:
- jako źródło prądowe 0-20/4-20 mA (tryb SOURCE)
- w trybie symulacji gdy podłączamy go do obwodu wyposażonego w sygnał prądowy (tryb SIMULATE).
W obu trybach możemy ręcznie zadać ustaloną wartość prądu oraz zmniejszać/zwiększać prąd w krokach 4…8…12…16…20mA (zielony przycisk – funkcja skoku 25%) lub 4…20mA (zielony przycisk – funkcja skoku 100%).
Przyrząd umożliwia także wykonywanie pomiarów prądu w standardowej pętli prądowej oraz w pętli prądowej przy komunikacji HART – posiada wbudowany rezystor 250W. Funkcja LOOP pozwala na zasilanie pętli napięciem 24 V.
Dodatkowo AXIOMET AX-C705 umożliwia pomiar:
- napięcia stałego w zakresie 0,01…50V oraz
- prądu stałego w zakresie 0,001…20mA.
Poza tym miernik wskazuje wartość średnią napięcia zmiennego w zakresie 0,1…500V:
- dla zakresu częstotliwości 45…<100Hz oraz
- dla zakresu częstotliwości 100…<400Hz.
Możliwy jest również pomiar rezystancji w zakresie 0,001…5kW oraz test diod i pomiar ciągłości obwodu napięciem <5V.
Wyświetlacz odświeżany jest 2,5 x/sekundę. Istnieje również możliwość zatrzymania jego wskazań dzięki funkcji HOLD. AXIOMET AX-C705 jest zwartym urządzeniem pomiarowym, wyposażonym w gumowy holster zabezpieczający obudowę przyrządu przed uszkodzeniem w czasie pomiarów na obiekcie przemysłowym. Dwie baterie alkaliczne 1,5V (AA) zapewniają nawet 100 godzin pracy.

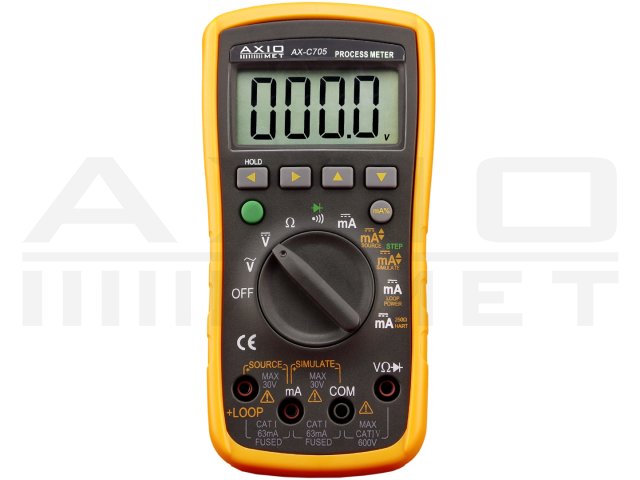

Kalibrator przemysłowy AXIOMET AX-C705
| AXIOMET | |
| kalibrator pętli | |
| multimetr kalibrator | |
| LCD (5000) | |
| 0…50V | |
| ±(0,5% + 4 cyfry) | |
| 0…500V | |
| ±(1,5% + 4 cyfry) | |
| 0…20mA | |
| ±(0,2% + 4 cyfry) | |
| 5kΩ | |
| ±(0,5% + 4 cyfry) | |
| 0…20mA | |
| 0…40°C | |
| 180 x 90 x 47mm | |
| 500g | |
| 2 baterie 1,5V LR6 (AA), brak baterii w zestawie | |
| EN61010 600V CAT IV | |
| 2,5x/s |
alibratora przemysłowego AXIOMET AX-C705:
- automatyczne wyłączanie
- funkcja HOLD (zatrzymanie wskazań wyświetlacza)
- pomiar, zadawanie i symulacja prądu mA
- test diody i ciągłości obwodu z brzęczykiem
- wykonywanie testów w krokach co 25% i 100% wartości sygnału
- zadawanie i symulacja sygnału wyjściowego 0-20mA lub 4-20mA
- zakres HART z pętlą i wbudowanym rezystorem 250Ω
- zasilanie pętli 24V
