Ktoś zada pytanie: czego można oczekiwać od takiego urządzenia? Odpowiedź nie powinna nikogo zaskoczyć, gdyż prezentowany sprzęt można znaleźć na najwyższych półkach zarówno pod względem możliwości technicznych jak i oczekiwań potencjalnych użytkowników.
Poniżej zaprezentowano wybrane informacje, które mogą okazać się cenne przy podejmowaniu decyzji jak i wyborze sprzętu.
Zaprezentowane urządzenie posiada możliwości współpracy z:
- sondami pasywnymi (38 MHz – 500 MHz),
- sondami szerokopasmowymi (1 GHz – 16 MHz),
- szerokopasmowymi sondami różnicowymi (200 MHz – 4.5 GHz),
- sondami wysokonapięciowymi (25 MHz – 400 MHz, +/-700V – +/- 6000V),
- sondami prądowymi (20 kHz – 120 MHz),
- wielokanałowymi sondami mocy,
- sondami EMC (2 GHz i 4 GHz),

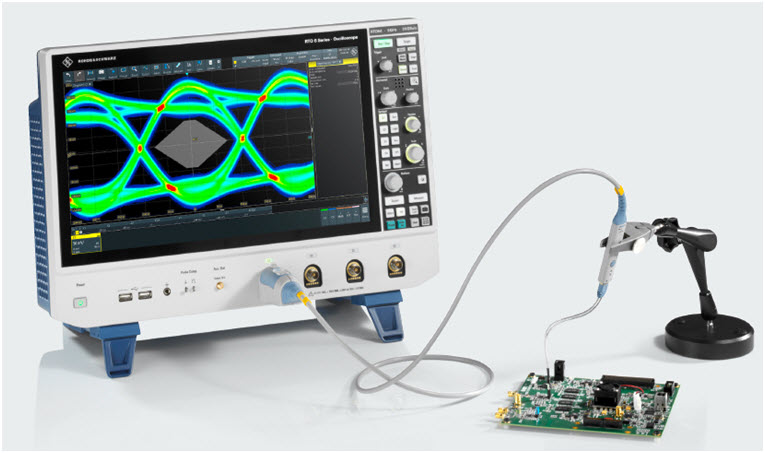

Oscyloskop R&S serii RTO6, analiza TDR/TDT.
Rodzinę oscyloskopów R&S®RTO6 charakteryzuje:
- wysoka czułością wejściową,
- niskie szumy własne,
- możliwości pracy w dziedzinie czasu i częstotliwości,
- realizacja pomiarów dla prądu AC i DC,
- intuicyjna obsługa (łatwy dostęp do wszystkich funkcji), podstawowe przyciski mechaniczne przypisane kanałom, wygodna obsługa dotyczy również triggera,
- wyświetlacz 15.6 cala z ekranem dotykowym, system operacyjny Windows 10,
- szeroki zakres klimatycznych warunków pracy zgodnie z normą IEC 60068-2-30,
- możliwości współpracy z oprogramowaniem o charakterze inżynierskim i badawczym, w tym m.in.:
- zapisywanie wyników w różnych formatach (zapisywanie przebiegów w różnych formatach plików (przebiegi, histogramy, w formacie binarnym, XML, CSV), pobieranie przez Ethernet do późniejszej analizy za pomocą MATLABa lub Excela, zapisywanie wyników na ekran, możliwość drukowania bezpośrednio z oscyloskopu wraz z konfiguracją przyrządu), praca w trybie ciągłego pozyskiwania.
Oscyloskop R&S serii RTO6, możliwa współpraca z oprogramowaniem inżynierskim, eksport wyników do kilku formatów.
Obecnie współczesne oscyloskopy mają wiele funkcji, które były dedykowane analizatorom. Różnica pomiędzy oscyloskopem a analizatorem zaciera się do takiego stopnia, że w ramach jednego urządzenia posiadamy wszystko to, co kiedyś wymagało kilku specjalistycznych aparatów. W tym miejscu warto wspomnieć o pewnych użytecznych algorytmach dostępnych już z poziomu oscyloskopu:
- szybka częstotliwość pracy oscyloskopu pozwala zobrazować anomalie zaburzeń okresowych i losowych (PARD),
- szybka transformata Fouriera (FFT) pozwala wyznaczyć dyskretną transformatę Fouriera i transformatę do niej odwrotną. Korzystając z oscyloskopów RTO6 jest możliwość analizowania widma niezależnie od ustawienia dziedziny czasu,
- oscyloskopy oferują wyzwalanie sprzętowe na wybranych częściach protokołu, takich jak adresy, błędy danych i protokołów, stąd urządzenia są dobre do wyszukiwania usterek sygnału, kompleksowe funkcje wyszukiwania i filtrowania ułatwiają analizę długich sekwencji sygnałowych. Pozwalają użytkownikom szybko śledzić określone typy danych, treści i błędy. Wszystkie wykryte zdarzenia są wyświetlane w tabeli z sygnaturami czasowymi. Użytkownik może przeglądać poszczególne zdarzenia w powiększeniu,
- oprogramowanie do testowania zgodności, które może być zrealizowane na oscyloskopie lub innym komputerze. Kontroluje ono ustawienia pomiaru i sekwencje testowe na oscyloskopie i realizuje wskazane testy na podstawie konfiguracji testowej. Szczegółowe instrukcje ułatwiają to aby prawidłowo podłączyć oscyloskop i sondy do oprzyrządowania,
- rozszerzenie oscyloskopu w oparciu o funkcję plug & play R&S®RTO6 daje możliwość szybkiej rozbudowy urządzenia. Dodanie 16 kanałów cyfrowych realizowane jest poprzez instalację w tylnym korpusie bez otwierania, dzięki czemu zyskujemy dodatkowe kanały cyfrowe MSO bez utraty żadnego z 4 wejść analogowych,
- liczne wyzwalacze do analizy, takie jak krawędź, szerokość, wzór i wzór seryjny. Wyzwalacze można łączyć z wstrzymaniem. Można wybrać pojedyncze kanały cyfrowe lub kanał sygnałowy jako źródło wyzwalające,
- opcja TDR/TDT oscyloskopów łączy wejście analogowe kanału do uzyskania odbicia w dziedzinie czasu (TDR) i system analizy transmisji (TDT). Uzyskuje zatem debugowanie ścieżek sygnałowych, w tym z płytek PCB. Wyświetlane są wynikowe przebiegi jako impedancja lub współczynniki odbicia w funkcji czasu lub odległość,
-
źródło impulsów w oscyloskopie zapewnia wysoce symetryczne różnicowy sygnał impulsowy o stromym czasie narastania 22 ps. Kluczowe parametry źródła impulsów są regulowane przez użytkownika. Poziom wyjściowy waha się od –50 mV do –200 mV i może być ustawiany w krokach co 10 mV. Częstość powtarzania impulsów, w cyklu pracy jest programowalny w zakresie 5 Hz do 250 MHz i 10% do 90%.
- oscyloskop można łatwo skonfigurować do testowania na przykład jako precyzyjny zegar lub jako wejście impulsowe z szybkim czasem narastania do testowania charakterystyk odbiornika z pomiarów TDR/TDT. Ze skosem wyjściowym < 0,5 ps, dzięki czemu z wykorzystaniem urządzenia możemy testować kable i sondy różnicowe.

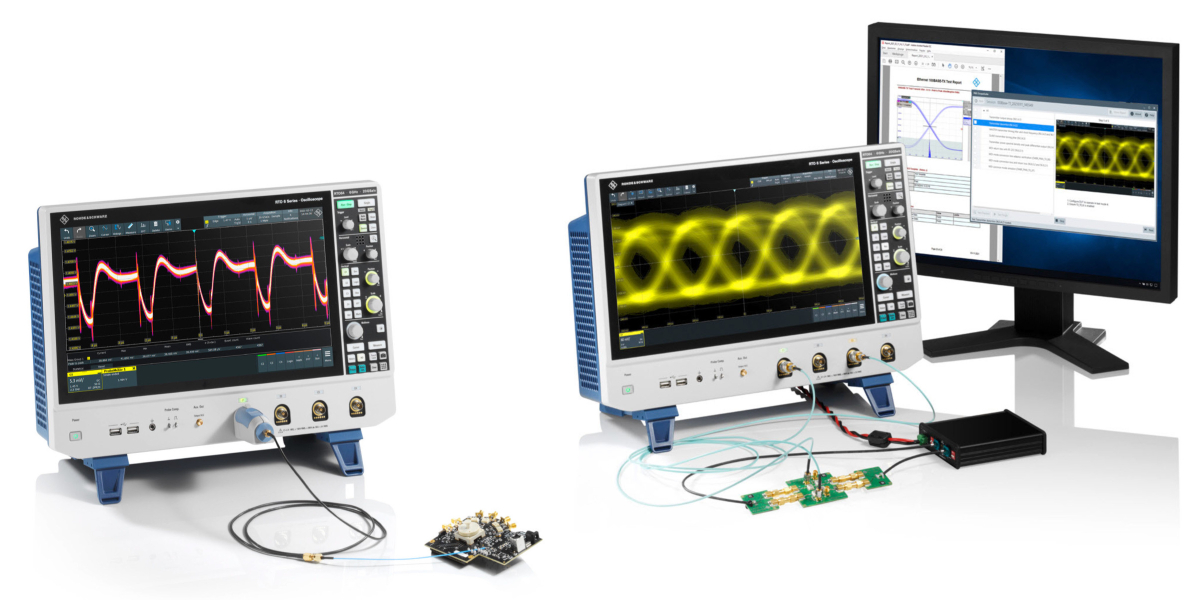

Oscyloskop R&S serii RTO6, analiza PARD
Oscyloskopy RTO6 są pierwszymi w tej klasie, które oferują w pełni zintegrowany dwukanałowy generator funkcyjny 100 MHz, generator przebiegów arbitralnych i ośmiokanałowy generator wzorców. Z 500 próbkami/s i 14-bitową rozdzielczością, generator może być wykorzystywany do celów edukacyjnych, a także projektowania i badań. Generator może być obsługiwany jako generator wzorcowy, funkcji lub modulacji. Generatory mają możliwość kompensacji amplitudy i fazy, można symulować zarówno idealne, jak i nieidealne warunki. Urządzenia różnicowe, takie jak wzmacniacze różnicowe lub miksery I/Q, mogą być testowane przeciwko zaburzeniom amplitudy i nierównowadze faz. Do zapisanego przebiegu można się odwołać, można nim manipulować, zmieniając amplitudę i poziom przesunięcia lub nakładać z szumem.
Warto zauważyć, że oscyloskopy mogą współpracować z szerokim zakresem akcesoriów pomiarowych. Sam producent posiada kompletne portfolio wysokiej jakości pasywnych i aktywnych sond obejmujących wiele zadań pomiarowych. Z impedancją wejściową 1 MΩ, sondy aktywne stawiają tylko minimum obciążenia dla punktu pracy źródła sygnału. Bardzo duży zakres dynamiki, nawet przy wysokich częstotliwościach, zapobiega zniekształceniu sygnału – na przykład: 60 V (Vpp) przy 1 GHz dla sondy aktywnej.
Dla kogo dedykowane są oscyloskopy marki Rohde & Schwarz rodziny RTO6?
Oscyloskopy R&S®RTO6 to urządzenia spełniające wymagania sprecyzowane do celów:
- edukacyjnych:
- dla wszystkich kierunków technikum, które wykorzystują urządzenia pomiarowe,
- dla uczelni technicznych w procesie kształcenia inżynierskiego,
- pasjonatów techniki,
- badawczych:
- uczelni technicznych, które prowadzą badania,
- instytutów badawczych,
- działów badawczo-rozwojowych przedsiębiorstw komercyjnych.
- A także amatorskich!
Oscyloskopy Rohde & Schwarz rodziny RTO6 spełniają założenia i wymagania przedstawione w niniejszym materiale. Warto zaznaczyć, że wszystkie produkty są certyfikowane m.in. przez laboratorium akredytowane VDE.
