Nowe końcówki i łączniki firmy Ergom do kabli skompresowanych

Wychodząc na przeciw potrzebom klientów oraz nowym trendom na rynku kabli Zakład Aparatury Elektrycznej ERGOM wprowadził do oferty nowy typ końcówek i łączników miedzianych do kabli i przewodów klasy 2 z żyłami skompresowanymi typu RMC oraz dedykowane do ich zaprasowywania zestawy matryc.

Obecnie produkowane nowe kable miedziane i aluminiowe RMC klasy 2 mogą mieć średnicę żyły roboczej nawet o 15% mniejszą niż ich odpowiedniki (RM klasy 2) stosowane w przeszłości. Dzięki nowej konstrukcji producenci kabli są w stanie wyprodukować kable mniejsze i lżejsze przy zachowaniu takich samych parametrów elektrycznych jak w przeszłości (tabela 1).

Tabela 1

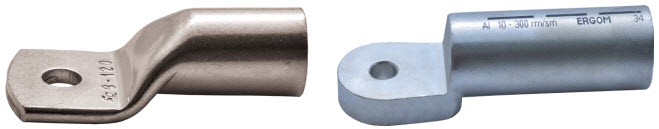

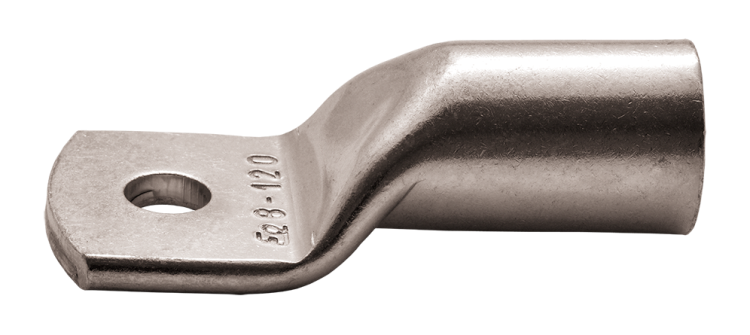

Zmniejszenie jednak średnicy żyły roboczej stało się przyczyną poważnego problemu. Wszystkie produkowane dotychczas końcówki rurowe zostały zaprojektowane do kabli o budowie żyły RM klasy 2 (tabela 2). Zmniejszenie średnicy żyły w nowych kabla spowodowało, że stosowane dotychczas końcówki są za duże i nie mogą być poprawnie zaciśnięte na kablu przy użyciu dotychczas stosowanych narzędzi i matryc zaciskających – rysunek 1.

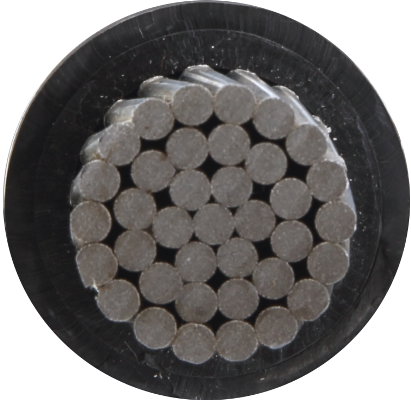

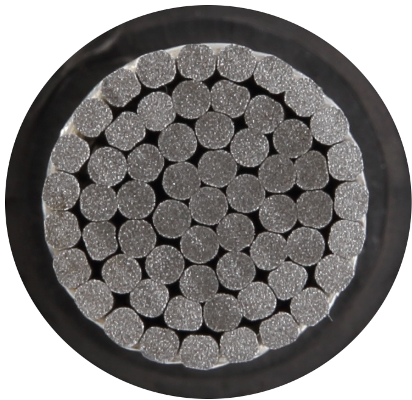

Tabela 2. Porównanie profili kablowych

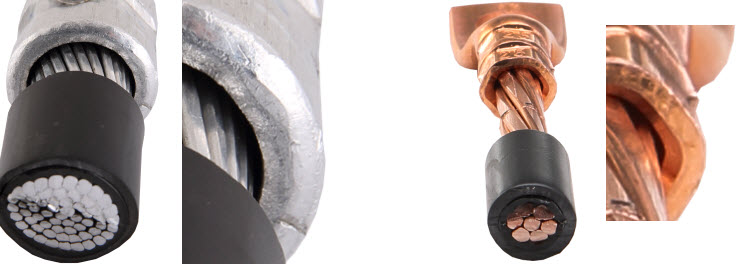

Rys. 1. Końcówka do kabli RM klasy 2 zaciśnięta na przewodzie RMC klasy 2

Stosując d­­o zaciśnięcia na kablu o budowie RMC standardowo produkowaną dotychczas końcówkę (do kabli o profilu RM) i dedykowaną do niej wielkość gniazda zaciskającego matrycy, nie jesteśmy w stanie osiągnąć wymaganego odkształcenia, a co za tym idzie parametry mechaniczno-elektryczne zaciśniętego połączenia mogą nie spełniać wymogów normy PN-EN 61238-1 2004. Możliwe jest wykonanie specjalnych matryc zaciskających (wielkość gniazda i jego kształt), ale ze względu na podany w normie duży zakres średnic zewnętrznych kabli skompresowanych, wymagałoby to stworzenie wielu matryc zaciskających nawet do tego samego przekroju, w zależności od producenta kabla – rysunek 2.

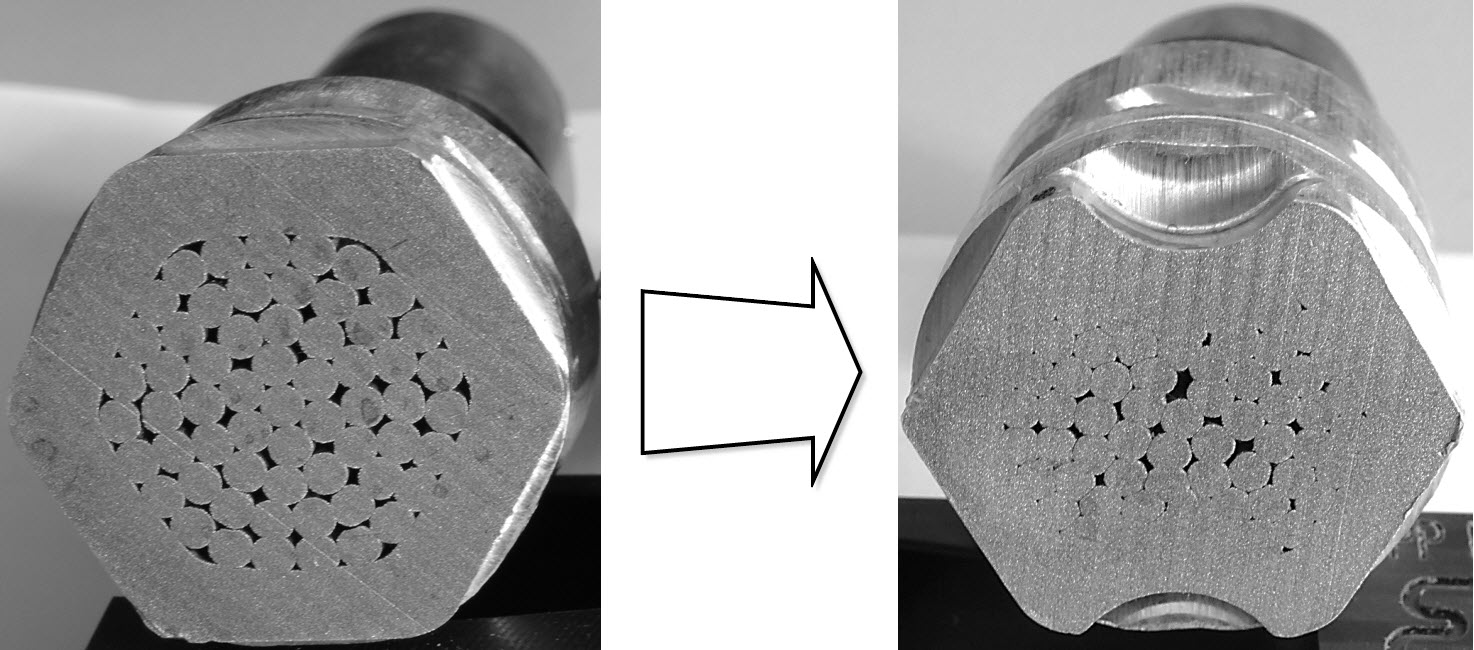

Rys. 2. Końcówka do zaprasowania na żyłach RM klasy 2 zaciśnięta na żyle RMC klasy 2  za pomocą matrycy sześciokątnej DIN i matrycy dedykowanej

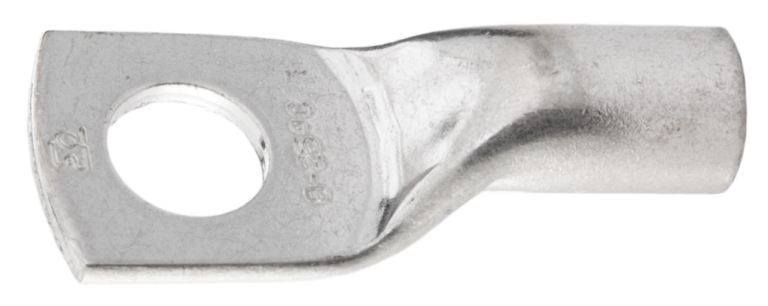

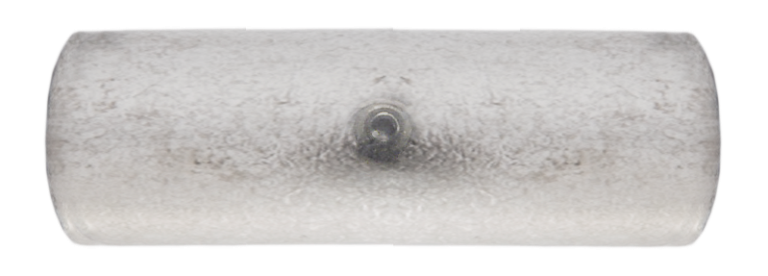

Aby rozwiązać zaistniały problem zaprojektowaliśmy specjalny rodzaj końcówek kablowych CKOR i łączników CKL, dedykowanych do kabli miedzianych o profilu RMC klasy 2.

Zarówno końcówki jak i łączniki mają średnicę wewnętrzną dopasowaną do pomniejszonych żył roboczych nowych kabli skompresowanych RMC – tabela 3:

Tabela 3

Specjalnie do tego zestawu kabel skompresowany- końcówka zostały opracowane matryce zaciskające o odpowiedniej wielkości gniazda zaciskającego jak i szerokości zaciskania – rysunek 3 i 4.

Opracowany przez naszych inżynierów system końcówka / łącznik i matryca zaciskająca zapewnia uzyskanie na kablach RMC połączenia zaciskowego o ­wymaganej jakości w sposób pewny, szybki i efektywny. Gwarantuje to że połączenie będzie spełniało, zarówno pod względem mechanicznym jak i elektrycznym, wymagania zdefiniowane w normie PN-EN 61238-1 2004.

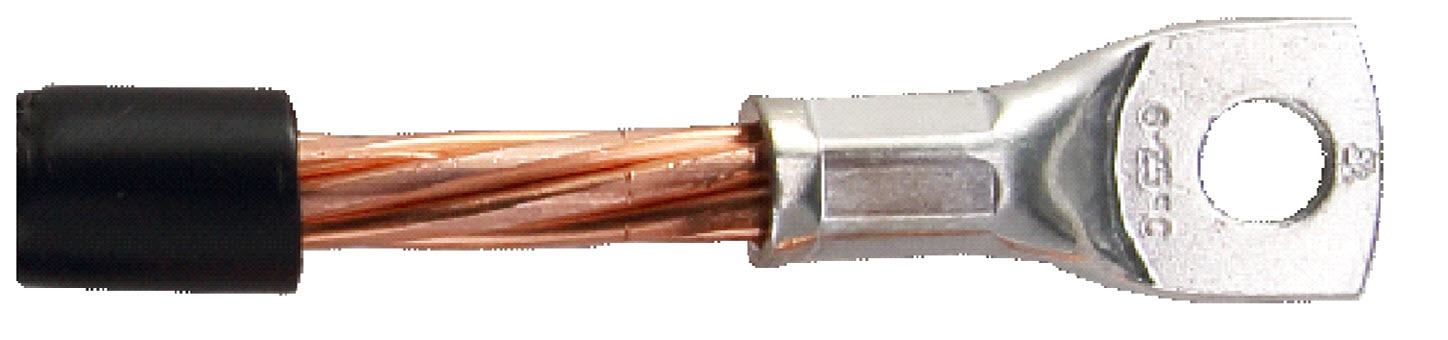

Rys. 3.  Końcówka CKOR zaprasowana na przewodzie RMC klasy 2

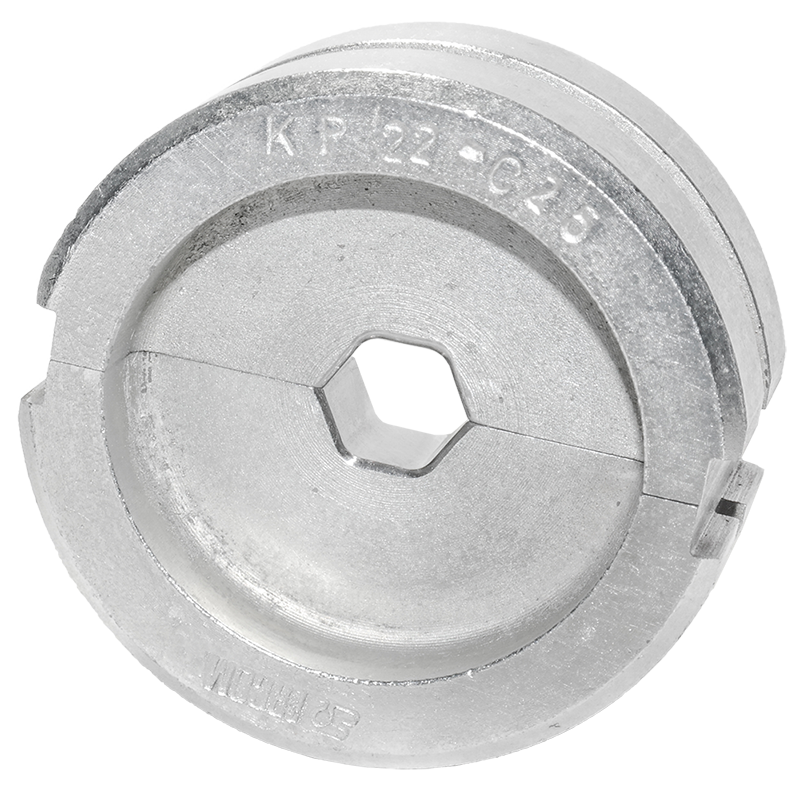

Rys. 4.  Matryca sześciokątna dedykowana do zaprasowywania końcówek CKOR
i łączników CKL na przewodzie RMC klasy 2

Nowy typoszereg końcówek i łączników oraz dedykowanych do nich matryc wymusiły zastosowanie oznakowania, które będzie gwarantowało prostą i szybką identyfikowalność połączenia przewód-końcówka, przewód-łącznik, w celu uniknięcia pomyłek – tabela 4:

Ciągły rozwój techniki wytwarzania kabli i przewodów zmierzający w kierunku ograniczenia zużycia materiałów przy zachowaniu ich parametrów elektrycznych i mechanicznych wymusza również zmiany w technice końcówek i łączników kablowych. Przykładem takiej zmiany jest nowa linia końcówek CKOR i łączników CKL dedykowanych do kabli i przewodów o żyłach RMC.  Zastosowanie optymalnej konstrukcji końcówki/łącznika oraz matrycy do ich zaprasowania gwarantuje pewne połączenie pod względem mechanicznym oraz elektrycznym.
