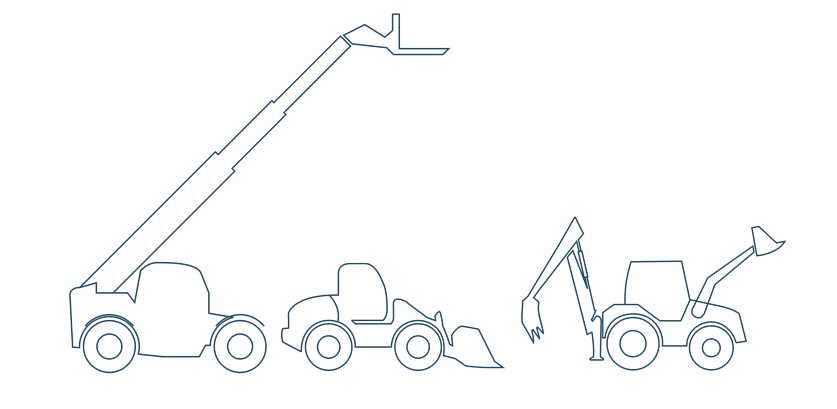

Wysoka dynamika, wydajność i bezpieczeństwo to najważniejsze wymagania wobec systemów hydrauliki roboczej. Równie istotna jest także możliwość łatwego dostosowania do wymogów klienta oraz integracji nowych funkcji. Nowe rozwiązanie BODAS VAC firmy Bosch Rexroth to standardowe oprogramowanie wbudowane sterownika RC12-10/30 służące do obsługi bloku zaworów. VAC to także skalowalny system umożliwiający modyfikację oprogramowania odpowiednio do wymagań. BODAS VAC to właściwe rozwiązanie dla maszyn samojezdnych, m.in. ładowarek kołowych i teleskopowych, a także koparko-ładowarek.



Łatwa adaptacja do potrzeb klienta

BODAS VAC firmy Bosch Rexroth to konfigurowalne oprogramowanie do sterowanie zaworami. System hydrauliki obejmuje pompy o stałej lub zmiennej wydajności, blok zaworów oraz siłowniki, takie jak cylindry hydrauliczne lub silniki hydrauliczne. Oprogramowanie VAC odczytuje sygnały joysticka i steruje zaworami za pomocą konfigurowalnych krzywych. Umożliwia to elastyczną kontrolę cylindrów lub silników hydraulicznych. W ten sposób system hydrauliczny można dostosowywać w sposób indywidualny, odpowiednio do potrzeb klienta.

Zintegrowane funkcje bezpieczeństwa wg. normy EN ISO 13849

Połączenie oprogramowania BODAS VAC i sterownika Bosch Rexroth oferuje gotowe do użycia funkcje zabezpieczeń, zgodne z normą EN ISO 13849. Dzięki temu producenci maszyn mogą realizować funkcje zabezpieczeń dla podsystemu hydraulicznego oraz na poziomie maszyny. W ten sposób firma Bosch Rexroth pomaga producentom OEM zwiększyć bezpieczeństwo maszyn oraz miejsca pracy.

Korzyści dla klientów:

  • Łatwa adaptacja do potrzeb klienta
  • Zintegrowane funkcje bezpieczeństwa wg. normy EN ISO 13849
  • Modułowa budowa oprogramowania umożliwia wprowadzanie rozszerzeń dostosowanych do potrzeb klienta
  • Prosta diagnostyka i indywidualna parametryzacja za pomocą BODAS-service

BODAS VAC

Dane techniczne:

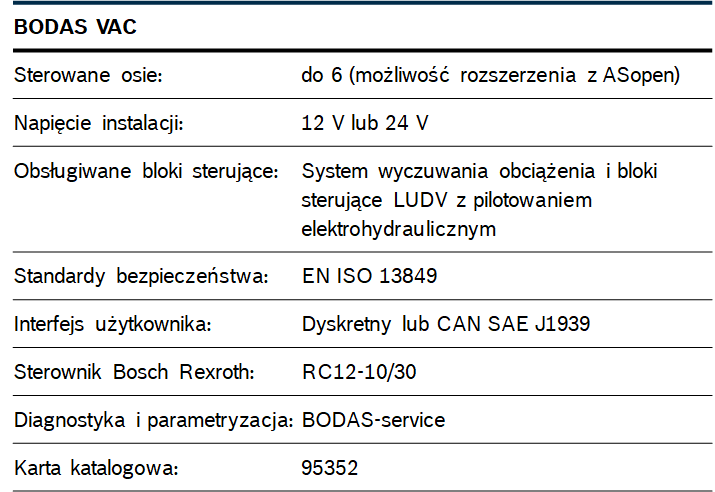

Dane techniczne BODAS VAC



Wszechstronne interfejsy

Każde urządzenie wejściowe (HMI) może być połączone z modułem sterującym Bosch Rexroth za pomocą kabla lub magistrali CAN. Protokół CAN bazuje na standardzie SAE J1939. Oprogramowanie aplikacyjne VAC obsługuje joysticki wyposażone w złącze CAN (protokół SAE J1939: BJM1 lub własny) lub wykorzystujące sygnały analogowe.

Modułowa budowa oprogramowania umożliwia wprowadzanie rozszerzeń dostosowanych do potrzeb klienta. Zastosowanie systemu ASrun w standardzie „podłącz i pracuj“ eliminuje dalsze programowanie i tworzenie oprogramowania. System ASopen pozwala klientom modyfikować lub rozszerzać oprogramowanie odpowiednio do potrzeb.

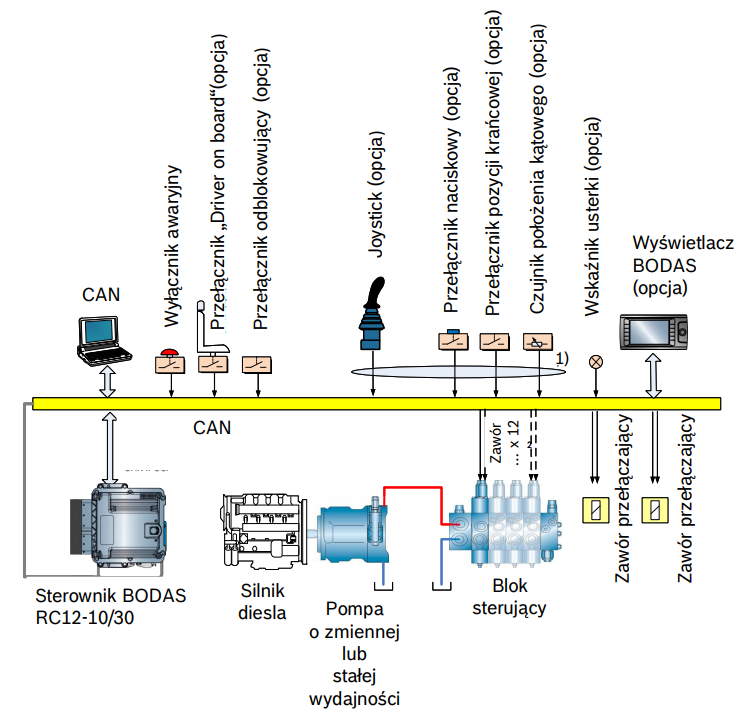

Przykładowy schemat systemu BODAS VAC

Przykładowy schemat systemu BODAS VAC



Prosta diagnostyka i indywidualna parametryzacja za pomocą BODAS-service

W połączeniu z BODAS-service stan pojazdu można określać za pomocą złącza CAN. Ponadto parametry oprogramowania BODAS VAC mogą być łatwo adaptowane. Obejmują one różne typy zaworów, interfejsów HMI i czujnika, a także ogólne parametry dynamiki oraz systemu maszyny.
