Wrocław, 27 października 2009 r. – Firma Texas Instruments przedstawiła przetwornik analogowo-cyfrowy, który łączy 12-bitową rozdzielczość z częstotliwością próbkowania wynoszącą 1 GSPS. Podwaja to skutecznie szerokość pasma sygnału, który da się przechwycić pojedynczym przetwornikiem A/C. Układ ADS5400 oferuje doskonałą, wynoszącą 59 dBFS, wartość współczynnika sygnału do szumu (S/N) i zakres dynamiczny bez zniekształceń (SFDR), wynoszący 75 dBc, w pierwszej strefie Nyquista oraz S/N równy 58 dBFS i SFDR wynoszący 70 dBc dla średnich częstotliwości powyżej 1000 MHz. Całkowicie izolowane wejście analogowe zabezpiecza próbkę sygnału i powstrzymuje skutki wewnętrznego przełączania, tak aby zapobiec zakłócaniu sygnału źródłowego, przy jednoczesnym zapewnieniu wysokiej impedancji wejściowej. Parametry układu ADS5400 pozwalają konstruktorom tworzyć szerokopasmowe odbiorniki i digitalizatory o większej skali integracji, większej wydajności i mniejszych rozmiarach.

Monolityczny układ ADS5400, wykonany w szybkim, opatentowanym procesie BiCom3, który uzupełnia technologię bipolarną SiGe firmy TI, przeznaczony jest do stosowania w pełnym zakresie temperaturowym aplikacji przemysłowych (od -40°C do 85°C). Proces SOI (Silicon-on-Insulator) technologii BiCom3 sprawia, że układ dobrze nadaje się do zastosowań w wysokich temperaturach i środowisku o dużym promieniowaniu.

Najważniejsze cechy i zalety
• W pełni buforowany, 12-bitowy przetwornik A/C o częstotliwości próbkowania 1 GSPS z szerokością pasma wejściowego 2,1 GHz, przeznaczony do sygnałów (podpróbkowanych i nadpróbkowanych) o szerokości 200 MHz lub większych.
• Buforowane wejście analogowe zapewnia stałą impedancję wejściową, niezmienną w czasie i niezależną od częstotliwości, co eliminuje wady próbkowania z pamięcią, upraszczając dopasowanie wejścia do pasywnego i aktywnego analogowego układu front-endowego.
• Regulowane wzmocnienie, przesunięcie zera (offset) i faza układu ADS5400 ułatwiają przeplatanie dwóch lub więcej przetworników A/C w celu konstrukcji układu digitalizującego o częstotliwości próbkowania rzędu kilku GSPS lub zbalansowania dwóch przetworników A/C w odbiorniku I/Q.
• Ulepszona termicznie,100-pinowa obudowa TQFP (16 mm x 16 mm) z odsłoniętym polem odprowadzającym ciepło.
• Jedno- lub dwu-szynowe wyjścia DDR LVDS (wybierane przez użytkownika) dają konstruktorom swobodę wyboru między prędkością We/Wy a liczbą pinów.
• Klienci mogą przyspieszyć czas opracowania urządzenia dzięki stosowaniu kompatybilnych podzespołów firmy TI: wzmacniaczy THS9000 i THS9001, w celu wzmocnienia sygnałów wejściowych do 500 MHz; wysokiej jakości zegara CDCE72010 o niskim szumie fazowym i niskim odchyleniu czasu; 16-bitowego, podwójnego przetwornika C/A DAC5682Z o częstotliwości próbkowania 1 GSPS; stabilizatorów LDO (Low Dropout) TPS727xx i TPS717xx oraz procesorów sygnałowych TMS320C6474 i TMS320C6457.

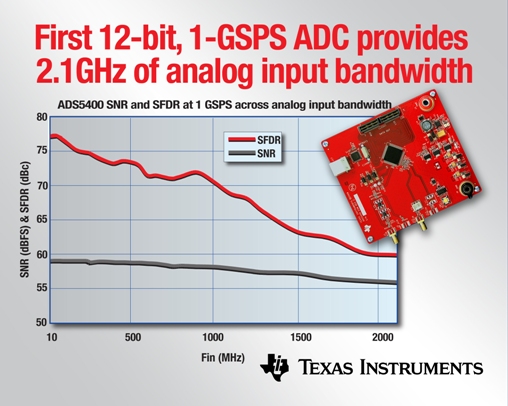

fot. Texas Instruments

Dostępność i ceny
Układ ADS5400 oferowany jest w 100-pinowej obudowie TQFP w cenie około 775 $ przy zakupie po 100 sztuk. Moduł ewaluacyjny jest dostępny już teraz i jest kompatybilny z kartą cyfrowego przechwytywania danych firmy TI TSW1200EVM, która może być elastycznym środowiskiem do oceny i analizy przetwornika A/C.

Więcej informacji o przetwornikach danych firmy TI znaleźć można w poniższych linkach:
• Moduły ewaluacyjne i próbki układu ADS5400: www.ti.com/ads5400-prpl
• Pytania i wymiana doświadczeń na forum społeczności internetowej TI E2E: www.ti.com/e2e-pr
• Schematy blokowe systemów:
o Radar (www.ti.com/radar-pr)
o Szybka akwizycja danych (www.ti.com/hsdataacq-pr)
• TI na portalu Twitter: www.bit.ly/BPMDy

# # #
