Układy interfejsowe Microchip (SMSC)

W sierpniu 2012 roku firma Microchip Technology Inc., powszechnie znany producent mikrokontrolerów, pamięci i układów analogowych zakupiła firmę Standard Microsystems Corp będącą producentem układów półprzewodnikowych oferującym systemy przesyłania sygnałów video, audio i danych w zastosowaniach domowych, biurowych i przemysłowych oraz w przemyśle samochodowym (automotive). Skrót SMSC jest również tłumaczony jako „Smart Mixed Signal Connectivity”, co doskonale oddaje specyfikę oferowanych układów scalonych.

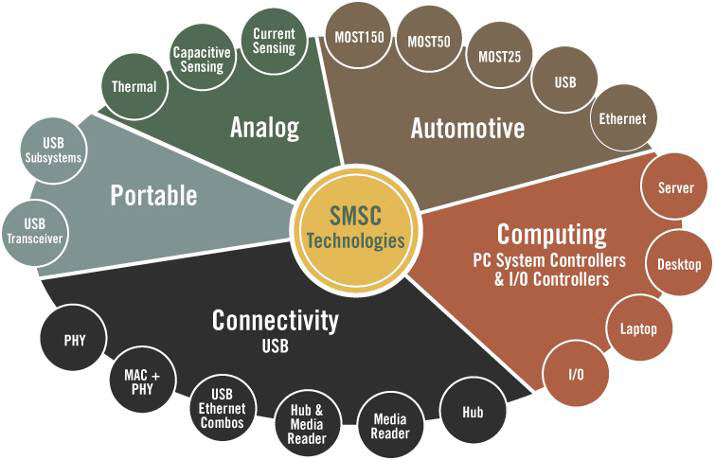

Rys. 1. Portfolio SMSC


W związku z opisanym wyżej przejęciem, wybrane układy SMSC pojawiły się w ofercie dotychczasowych dystrybutorów Microchip (w tym TME). Stanowią one rozszerzenie i uzupełnienie rozwiązań oferowanych przez tego producenta, wprowadzając przy tym wiele przydatnych i unikalnych funkcjonalności.

W pierwszej kolejności należy zwrócić uwagę na układy interfejsowe USB oraz Ethernet (rys. 2)

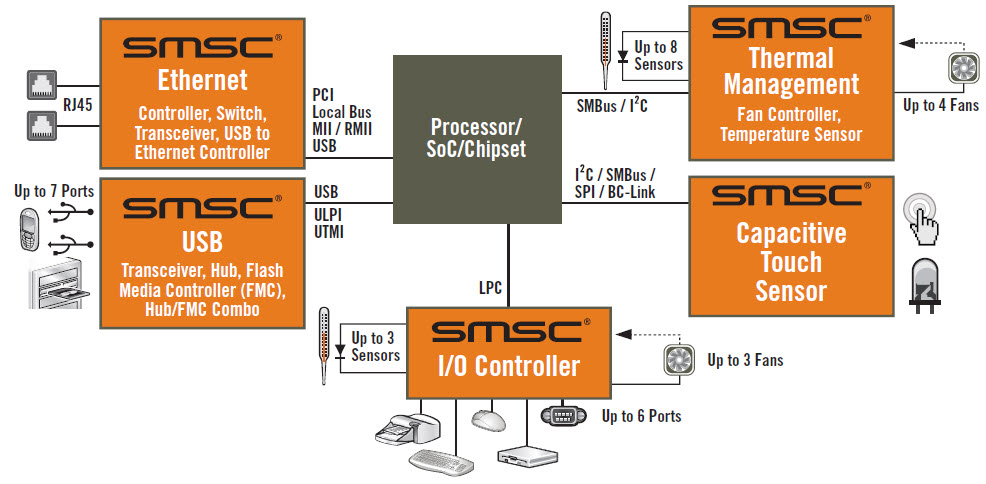

Rys. 2. Interfejsowe układy SMSC

Układy Microchip z interfejsem USB

Jeżeli chodzi o innowacyjność wśród układów z interfejsem USB, firma SMSC (obecnie Microchip) jako jedna z pierwszych oferuje projektantom rozwiązania USB 3.0 SuperSpeed hub. Poza nimi bardzo popularne są następujące produkty:

1.      Kontrolery Hi-Speed USB 2.0 hub.

Warto zwrócić uwagę, że wszystkie wymienione wyżej układy wykonane są w technologii low-power, co sprawia że doskonale sprawdzają się w aplikacjach zasilanych z baterii. Niewielkie wymiary obudów ograniczają obszar zajmowany na płytce drukowanej PCB. Układy z rodziny USB251X posiadają zaimplementowane mechanizmy umożliwiające szybkie i wydajne ładowanie urządzeń podłączonych do ich portów poprzez interfejs USB (rys. 3).

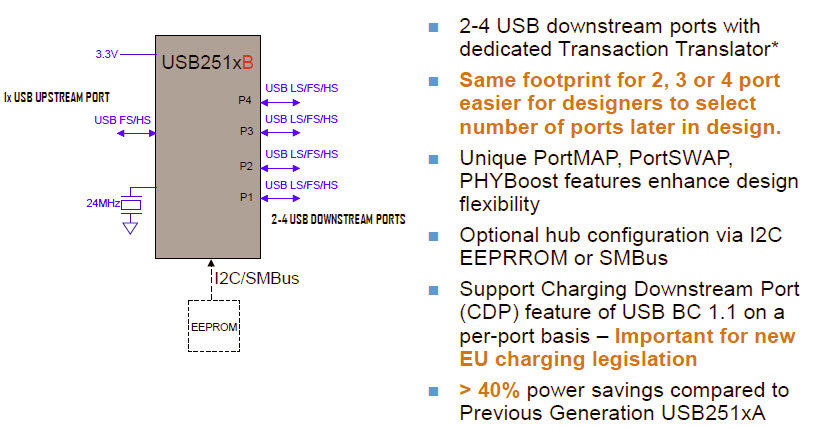

Rys. 3. Cechy układów USB251X

2.      Transceivery Hi-Speed USB 2.0

Warto zwrócić uwagę na zastosowane w tym układzie wewnętrzne zabezpieczenia ESD do ±25kV orz zabezpieczenia przeciwprzepięciowe (OverVoltage Protection) do wartości napięcia 30V, eliminujące konieczność stosowania dodatkowych układów zabezpieczających. Dodatkowo transceiver ten w stanie nieaktywnym pobiera prąd poniżej 1uA. Układ może być taktowany z zewnętrznego rezonatora kwarcowego, jak również wykorzystywać generator wbudowany.

3.      Hi-Speed USB 2.0 Flash Media Controllers

W układzie USB2241 osiągnięto prędkość transferu na poziomie 35 MB/s. Oprogramowanie firmware umieszczone jest w wewnętrznej pamięci ROM (możliwy jest jego update).

4.      Układy łączące w sobie funkcjonalność hub’a USB 2.0 i kontrolera Flash Media
