Firma Bosch Rexroth rozszerza swoją platformę urządzeń elektronicznych o nazwie BODAS do maszyn samojezdnych, o nowy wyświetlacz BODAS DI4 – urządzenie łączące użytkownika/operatora z maszyną – o uniwersalnym zastosowaniu, przeznaczone do maszyn budowlanych, maszyn transportowych oraz pojazdów rolniczych i komunalnych.
Nowy wyświetlacz firmy Bosch Rexroth został opracowany i zaprojektowany z uwzględnieniem informacji zwrotnych otrzymanych od użytkowników oraz w wyniku testów praktycznych. W rezultacie powstało urządzenie o ergonomicznym, symetrycznym kształcie, który bardzo ułatwia jego używanie.
Wyświetlacz DI4 można zainstalować w kabinie jako samodzielne urządzenie lub zintegrować w desce rozdzielczej maszyny. Obrót o 90 stopni powoduje zmianę układu obrazu z poziomego na pionowy lub odwrotnie, a wszystkie symbole można odczytać w dowolnej pozycji, co ogranicza liczbę niezbędnych wariantów. Czujnik światła otoczenia odpowiednio koryguje jasność podświetlenia ekranu, a oświetlenie wszystkich zintegrowanych elementów operacyjnych (kolor, intensywność oraz ustawienia dzienne i nocne) można skonfigurować indywidualnie. Ponadto z przodu wyświetlacza znajdują się zintegrowane 4-kolorowe diody, które pokazują dodatkowe informacje o aktualnym statusie wyświetlacza.
Korzyści dla klientów:
- Możliwość swobodnego programowania,
- Wizualizacja i programowanie funkcji za pomocą środowiska programistycznego CODESYS
- Poprawiony komfort obsługi dzięki ergonomicznej konstrukcji
- Elastyczność w zastosowaniu w aplikacjach mobilnych i w integracji z innymi systemami na maszynach
- Diagnostyka i parametryzacja sterowników BODAS oraz ich flashowanie za pośrednictwem wyświetlacza bez dodatkowych narzędzi
- Duża ilość zintegrowanych interfejsów oraz wejść i wyjść (np. USB i wideo)

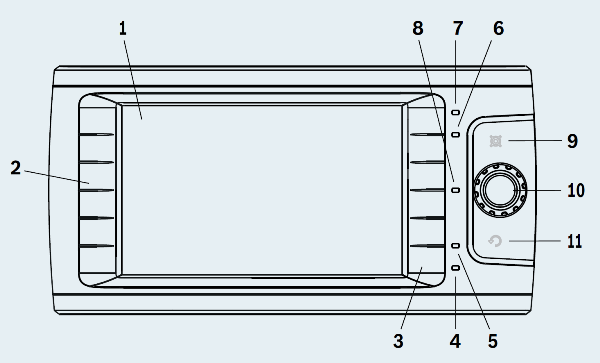

1 Wyświetlacz 7”, 800 x 480 pikseli
2 Klawiatura po lewej stronie, 6 konfigurowalnych przycisków ekranowych
3 Klawiatura po prawej stronie, 6 konfigurowalnych przycisków ekranowych
4 Wskaźnik stanu LED zielony
5 Wskaźnik stanu LED żółty
6 Wskaźnik stanu LED czerwony
7 Wskaźnik stanu LED wielokolorowy
8 Czujnik światła otoczenia
9 Przycisk sprzętowy „Home“
10 Obrotowy przycisk sterujący
11 Przycisk sprzętowy „Escape/back“
