Bloki zaciskowe rozdzielcze to aparaty modułowe, które znajdują zastosowanie w rozdzielnicach niskiego napięcia. Dzięki tym urządzeniom możliwe jest użycie przewodów o innych średnicach oraz podział zasilania na różne obwody, a także odseparowanie zacisków fazowych (neutralnych i ochronnych). Specjalna konstrukcja umożliwia montaż listew bloków rozdzielczych na szynach TH/TS 35 oraz ewentualnie na płytach montażowych.
Bloki wielopolowe (w ofercie Ideal TS występują 1- i 4-polowe) składają się z listew mosiężnych, otworowanych na różne średnice przewodów z zaciskami śrubowymi oraz obudowy wykonanej z materiału PA66 z pokrywą transparentną.
W tej rodzinie znalazły się 3 typy produktów:

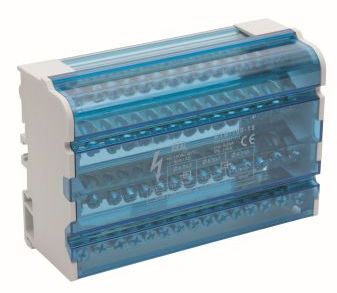

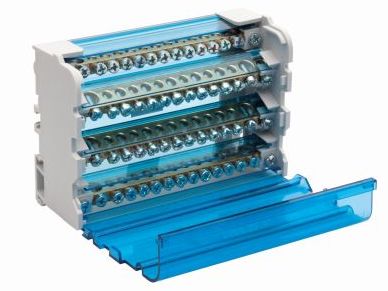

a) blok łączeniowy zaciskowy czteropolowy KTB-100-15

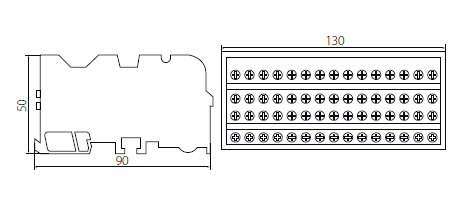

Jest to największy przedstawiciel tej rodziny. Blok czteropolowy, o prądzie znamionowym In=100A oraz wymiarach 50x90x130mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 2 x 10-25mm2
- odpływy 6 x 0,75-4mm2, 7 x 1,5-6mm2
 |
 |
 |
|

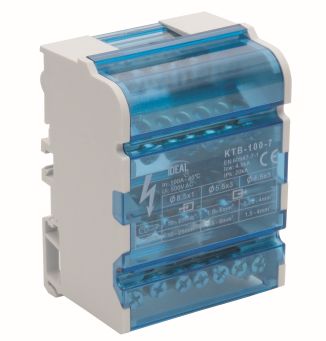

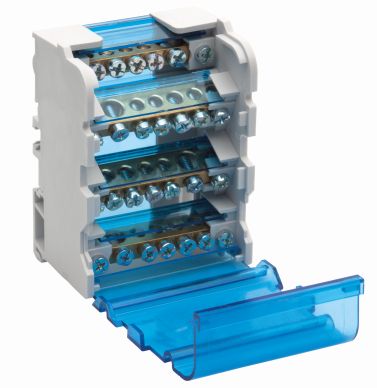

b) blok łączeniowy zaciskowy czetoropolowy KTB-100-7

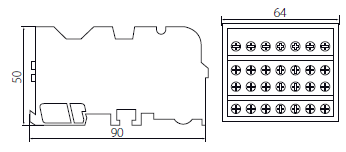

Jest to średni przedstawiciel rodziny KTB. Ten blok czteropolowy, o prądzie znamionowym In=100A oraz wymiarach 50x90x64mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 1 x 10-25mm2
- odpływy 3 x 0,75-4mm2, 3 x1,5-6mm2
 |
 |
 |
|

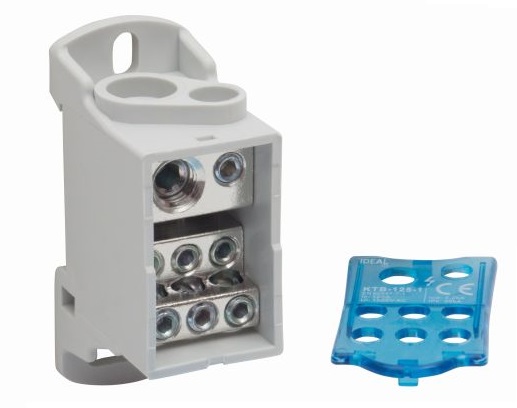

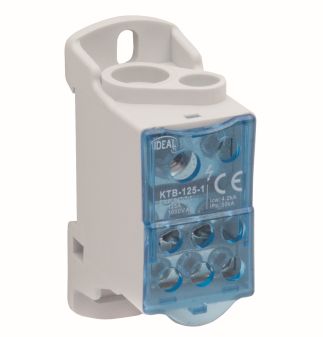

c) blok łączeniowy zaciskowy jednopolowy KTB-125-1
Jest to najmniejszy przedstawiciel rodziny KTB. Blok jednopolowy, o prądzie znamionowym In=125A oraz wymiarach 46x77x29mm, który posiada belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 1 x 10-35mm2
- odpływy 1 x 6-16mm2, 6 x 2,5 – 16mm2
 |
 |
 |
|

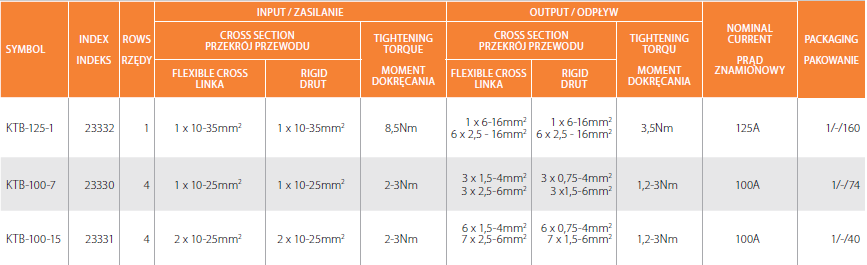

Zbiorcza tabela parametrów dla zaciskowych bloków rozdzielczych KTB (przekroje i momenty dokręcania):
Dane techniczne:
- Norma EN60947-7-1
- Prąd zwarciowy wytrzymywany Icw do 4,5kA
- Prąd zwarciowy szczytowy Ipk do 20kA
- Znamionowe napięcie izolacji Ui up do 1000V
- Prąd znamionowy In 100A / 125A
- Montaż szyna DIN 35mm
Więcej informacji: www.ideal-ts.pl
