Różnego rodzaju urządzenia elektroniczne wymagają różnych poziomów napięcia zasilającego. W automatyce stosuje się najczęściej 12 i 24 VDC, ale niektóre urządzenia IoT potrzebują jedynie 5 V. Wszystkie te poziomy napięć można uzyskać za pomocą przetwornic stałoprądowych, montowanych na tzw. szynie DIN. W artykule przedstawimy, kiedy warto po nie sięgać i zaprezentujemy przykładowe produkty.
Duża moc, mała przestrzeń
Prezentowana grupa zasilaczy nie będzie idealnym wyborem do każdego projektu. Jedną z ich kluczowych zalet są niewielkie rozmiary, co nie oznacza jednak, że są polecane tylko do małych urządzeń. Rzecz w tym, że najlepiej sprawdzają się w dużych systemach, w których przestrzeń na przetwornice jest nierzadko ograniczona.
Zasilacze na szynę DIN (TS-35) przeznaczone są właśnie do sytuacji, gdzie przy małej ilości dostępnego miejsca niezbędne jest przetworzenie dużej mocy, przy zachowaniu najwyższej niezawodności. Mają one małe wymiary i zestandaryzowany sposób montażu, dzięki czemu można je zmieścić obok siebie lub w bezpośrednim sąsiedztwie sterowników programowalnych, osprzętu telekomunikacyjnego, a nawet niektórych komputerów przemysłowych. Mogą zasilać zarówno inne, sąsiadujące z nimi urządzenia, jak i rozmieszczony w terenie osprzęt. Mogą pracować jako moduły wewnątrz maszyn, albo jako zewnętrzne źródła napięcia.
Dużą zaletą zasilaczy na szynę DIN jest wysoka jakość wykonania, wymagana ze względu na przeznaczenie do pracy w warunkach przemysłowych. Pomimo niewielkich wymiarów, są projektowane tak, by mogły pracować bezgłośnie, a więc z chłodzeniem pasywnym. Oznacza to też, że nie emitują żadnych zakłóceń, jakie mogłyby powstawać w wyniku działania wentylatorów. Fakt, że pracują w bezpośrednim sąsiedztwie czasem bardzo drogiego sprzętu sprawia, że muszą być wyposażone w szereg zabezpieczeń. Standardem w markowych produktach tego typu są zabezpieczenia przeciwprzeciążeniowe, przeciwprzepięciowe i przeciwzwarciowe. Oprócz tego znaczna część modeli dostępnych na rynku jest w stanie operować w najbardziej skrajnych warunkach temperaturowych, tj. od -40 do +85 °C.
Przykładowe modele
Bogaty wybór zasilaczy tego typu ma w swojej ofercie firma MEAN WELL. Cechują się one wysoką sprawnością, bardzo małym poborem prądu bez obciążenia, zwiększoną izolacją pomiędzy wejściami a wyjściami oraz szerokim zakresem napięć wejściowych.
Zasilacze MEAN WELL na szynę DIN mogą wytwarzać napięcie 3,3, 5, 12, 15, 24 lub 48 VDC, w zależności od modelu. Dobrym przykładem jest MEAN WELL DDR-60G-24, który generuje napięcie 24 VDC i może być zasilany napięciem stałym z zakresu od 9 do 36 V. Tak duży zakres napięć wejściowych sprawia, że jest to urządzenie, które sprawdzi się w bardzo różnych aplikacjach. Model ten ma moc 60 W, co oznacza że jest w stanie dostarczać 2,5 A prądu. Jego sprawność przy pełnym obciążeniu wynosi 91%. Oprócz już wspomnianych, ma też zabezpieczenia przed odwrotną polaryzacją i wzrostem napięcia, a izolacja pomiędzy wejściem a wyjściem wytrzymuje 4 kV. Zasilacz nie wymaga utrzymywania minimalnego obciążenia, a jego napięcie wyjściowe można regulować w zakresie +/- 10%, by dopasować je do specyficznych potrzeb danej instalacji. Spełnia wymogi standardów i norm, takich jak: IEC 62368-1, UL508, EN55032 i EN61000. Waży jedynie 216 gramów.

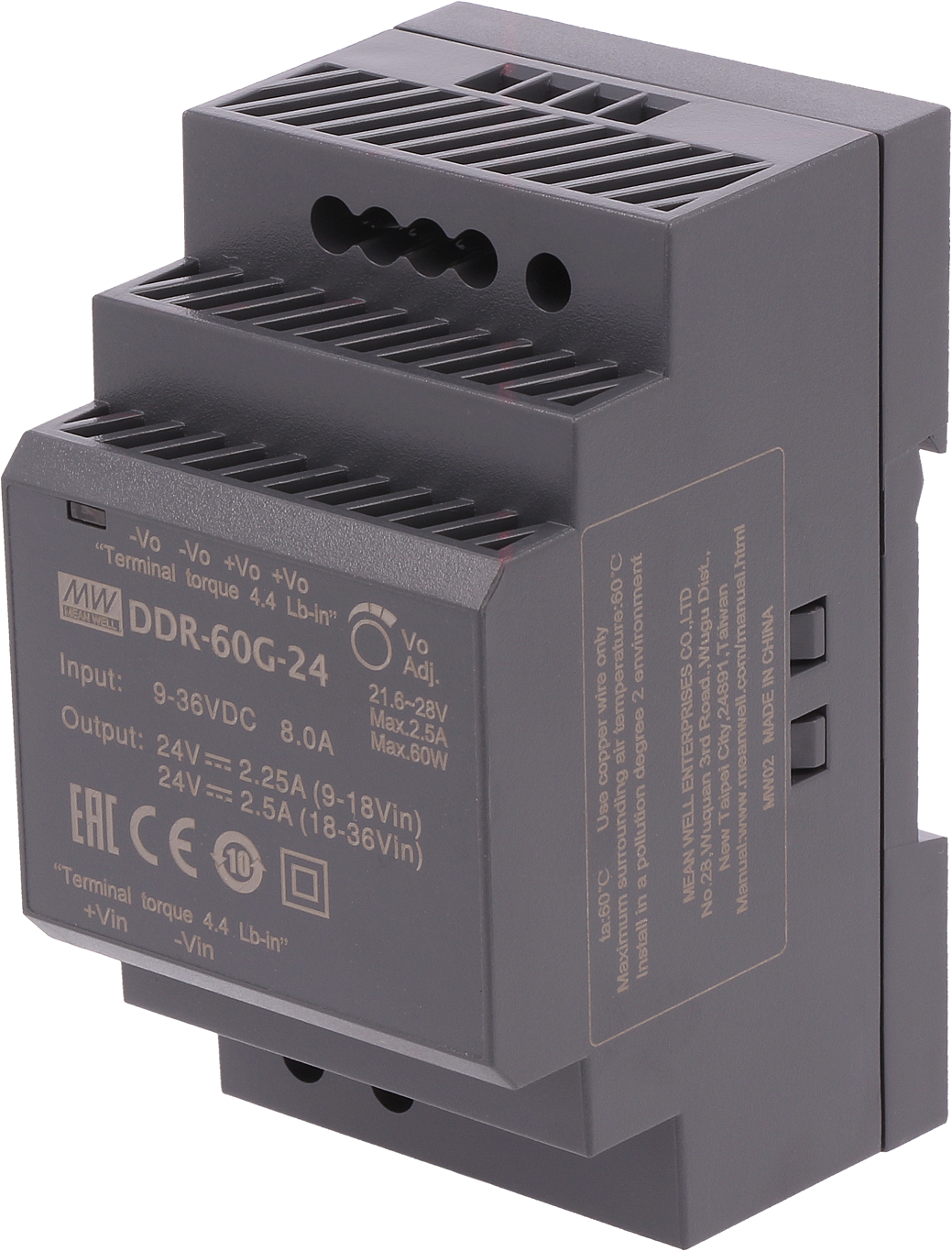

MEAN WELL DDR-60G-24
Za drugi przykład posłuży model MEAN WELL DDR-120C-24. Zasilacz ten, choć dysponuje mocą ciągłą 120 W i generuje napięcie 24 V, jest w stanie chwilowo (do 3 sekund) dostarczać 150% swojego prądu znamionowego, czyli nawet 7,5 A. Model ten również ma szeroki zakres napięcia wejściowego (od 33,6 do 67,2 VDC) i sprawność 91% przy pełnym obciążeniu. Pomimo dużej mocy, jego masa to 510 g, a szerokość jedynie 32 mm.

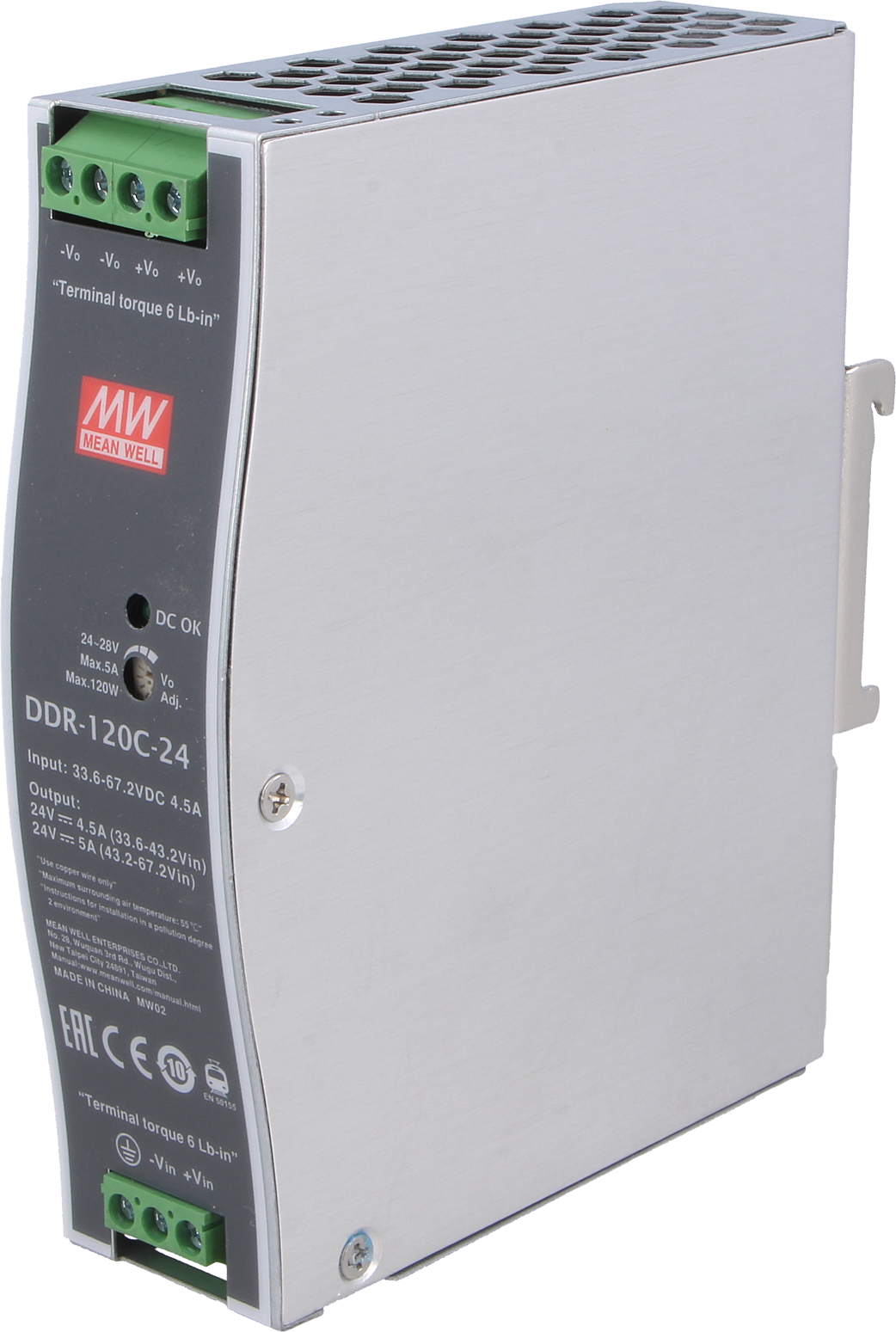

MEAN WELL DDR-120C-24
Zastosowania
Zasilacze na szynę DIN świetnie sprawdzają się w instalacjach przemysłowych oraz w automatyce budynkowej. Są też polecane do telekomunikacji oraz różnych sieci przemysłowych. Są też lubiane przez producentów maszyn. Umożliwiają minimalizację przestrzeni zajmowanej przez szafę sterowniczą, przy zachowaniu najwyższych parametrów wytrzymałości, odporności i niezawodności instalacji. Więcej informacji na temat zasilaczy napięcia DC/DC na szynę DIN można znaleźć na stronie Transfer Multisort Elektronik (www.tme.eu), autoryzowanego dystrybutora firmy MEAN WELL.
