Czy można przyśpieszyć i usprawnić proces tworzenia dokumentacji elektrotechnicznej? Czy można ten proces zautomatyzować? Tak.
Przy pomocy nowoczesnego i inteligentnego programu CAD/CAE jakim jest PC|SCHEMATIC Automation z wbudowanym standardowo do każdej wersji modułem tzw. Generatora Projektów.

To dzięki funkcji Generatora w krótkim czasie można automatycznie generować i aktualizować dokumentacje posiadające nawet kilkaset stron. Jego wykorzystanie znaczącą ułatwia projektowanie średnich, dużych i bardzo dużych obiektów, zawierających powtarzające się wielokrotnie identyczne struktury połączeń.

Ponieważ powtarzające się w projektach podobne aplikacje układowe muszą być jednak zazwyczaj uzupełniane odpowiednimi różnymi danymi (jak nazwa urządzenia, typ, nastawy zabezpieczeń, adresy I/O itp.), dlatego wykorzystanie do tego celu klasycznej metody Kopiuj–Wklej nie daje pożądanego efektu przyśpieszenia prac. Bowiem, po każdorazowym wklejeniu wybranego skopiowanego uprzednio fragmentu rysunku, projektant jest i tak zmuszony do “ręcznej” edycji parametrów poszczególnych aparatów, urządzeń i kabli na kreślonych schematach.

I właśnie wykonaniem tego żmudnego procesu rysowania schematów i edytowania poszczególnych danych w projekcie może zająć się z powodzeniem Generator w programie Automation. A w automatycznie tworzonych projektach dzięki niemu mogą dodatkowo pojawić się, oprócz stron schematów, również wszystkie inne niezbędne strony dokumentacji – spisy treści, strony tytułowe rozdziałów, wszystkie rodzaje zestawień (części, składników, kabli, złączek, PLC), strony z drukowanymi etykietami oraz automatycznie wygenerowane graficzne plany kabli, listew zaciskowych i połączeń.

Generalnie podczas pracy z Generatorem podobne części projektu są wykonywane przez inżynierów jednokrotnie, a następnie odpowiednio parametryzowane. Ogólną zasadą jest więc wykorzystywanie istniejących już materiałów w połączeniu z inteligentnymi funkcjami programu PC|SCHEMATIC Automation.

By móc pracować z wykorzystaniem Generatora należy jednorazowo:

  • utworzyć niezbędne formatki i szablony dla wstawiania rysunków standardowych,
  • utworzyć wszystkie inne kompletne strony i podprojekty,
  • utworzyć wszystkie niezbędne rysunki standardowe (makra),
  • sparametryzować rysunki standardowe i wprowadzić tzw. znaczniki zmiennych,
  • opracować modele rysunków standardowych (makra wariantowe),
  • przygotować tzw. plik definicji projektu.

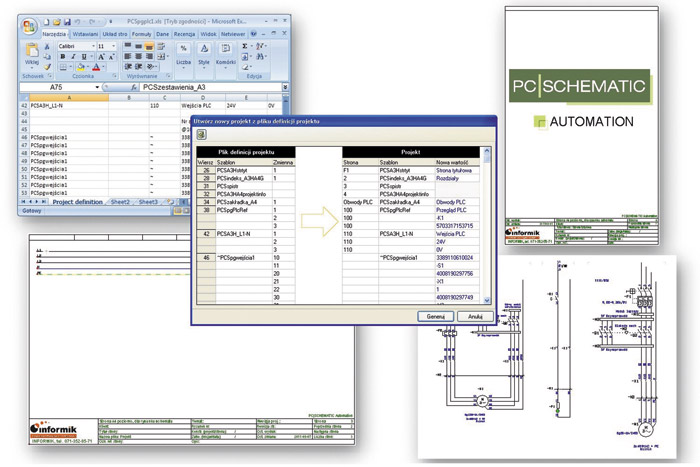

Pliki definicji wraz z szablonami i rysunkami standardowymi stanowią źródło informacji definiującej zawartość projektów generowanych automatycznie. Pliki te mogą być tworzone bezpośrednio na przykład w programie Excel (xls, csv) lub mogą zostać wygenerowane na podstawie istniejących projektów i następnie zmodyfikowane stosownie do wymagań i potrzeb.

Poprzez plik definicji i wprowadzone zmienne podczas generowania mogą być kontrolowane i sterowane:

  • parametry i nazwa projektu,
  • oznaczenia referencyjne (funkcje i położenia),
  • nazwy podprojektów zawierające gotowe wykonane strony schematów,
  • nazwy podprojektów z przygotowanymi formatkami zestawień,
  • strony szablonów rysunków, przygotowane do wstawiania makr (rysunków standardowych),
  • rysunki standardowe do wstawiania na szablonach,
  • dane, które będą przypisane do rysunków standardowych (numery artykułów, nazwy itp.),
  • wszystkie niezależne (wolne) teksty.

W fazie generowania projektu wartości dla zmiennych są pobierane z pliku definicji, wstawiane do rysunku standardowego, po czym rysunek zostaje umieszczony na danym wybranym szablonie. Praca nad projektem utworzonym za pomocą automatycznego generowania może być w kolejnym etapie oczywiście kontynuowana “ręcznie”. Następnie plik definicji projektu może zostać zaktualizowany tak, by odpowiadał naniesionym zmianom i uzupełnieniom.





Podczas generowania dokumentacji użytkownik dodatkowo może wywołać:

  • automatyczne nazywanie symboli,
  • automatyczne aktualizowanie zestawień po wygenerowaniu,
  • automatyczne aktualizowanie planów graficznych po wygenerowaniu,
  • automatyczne aktualizowanie parametrów aparatów z bazy danych po wygenerowaniu,
  • automatyczne dodanie oznaczeń referencyjnych do symboli,
  • automatyczną synchronizację PLC pomiędzy symbolami a kartami I/O.

Generator Projektów można również wykorzystać do łączenia projektów i podprojektów w jedną całość. Dzięki temu możliwa jest praca wielu osób nad jedną dokumentacją w tym samym czasie oraz kontrola tej całości przez koordynatora projektu. Praca odbywa się bowiem na mniejszych plikach, ale każdy z projektantów w dowolnej chwili jest w stanie wygenerować pełną dokumentację i uzyskać potrzebną wiedzę.

Bezpłatna wersja testowa programu PC|SCHEMATIC Automation dostępna na stronie internetowej: www.pcschematic.pl
