Złączki szynowe do przewodów aluminiowych i miedzianych Morek

Złącza uniwersalne Morek zostały zaprojektowane do łączenia w jednym zacisku przewodów miedzianych i aluminiowych. Można za ich pomocą łączyć przewody wykonane z tych dwóch materiałów jednocześnie, lub zastosować tylko przewody miedziane lub tylko aluminiowe.

Przeznaczone są do wszystkich rodzajów przewodów Al i Cu o przekroju do 300mm², czyli drutów jednorodnych i przewodów wielożyłowych (linek). W standardowych połączeniach przewody mogą być rozgałęziane w jednym zacisku, co pozwala na dokonywanie rozgałęzień prądowych bez użycia zwieraczy. Złącza OTL gwarantują stopień ochrony IP20.

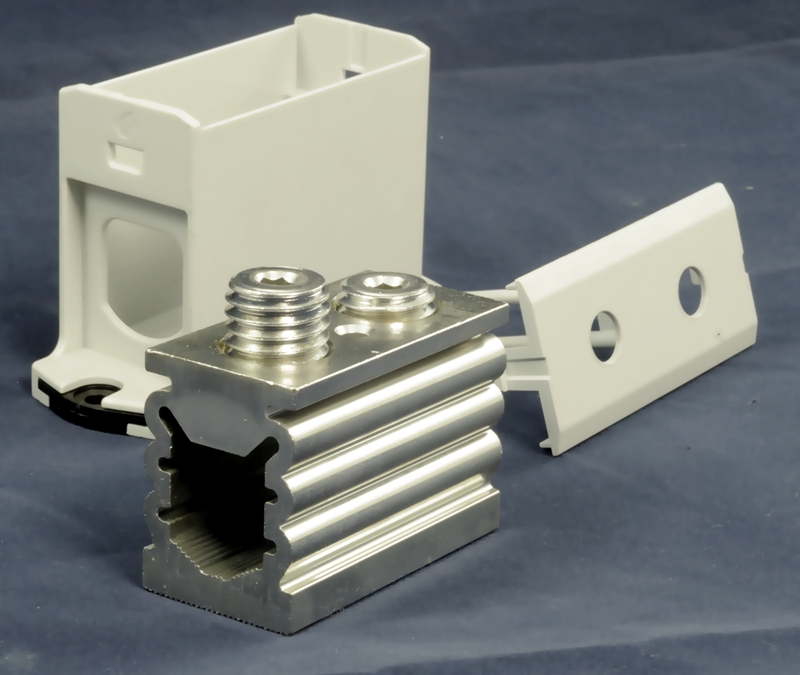

Konstrukcja łatwa w demontażu dla indywidualnych zastosowań

Korpusy izolujące zaciski wewnątrz złączek uniwersalnych OTL wykonano z poliamidu PA66 w klasie palności V0 i wolnego od halogenów. Części przewodzące zacisków wykonano z jednorodnego ocynowanego aluminium. Złącza posiadają specjalne ukształtowany profil z frezowaniem w dolnej części, aby zapobiec wyrwaniu przewodu spod śruby dociskowej. Śruby dociskowe dokręcane kluczem sześciokątnym wykonane są z aluminium ocynowanego, a powierzchnie stykowe złącz pokryto warstwą pasty kontaktowej SR-1, którą można nabyć oddzielnie.

Temperatura użytkowania złączek zawiera się w przedziale od -25 °C do +80 °C.

Właściwa przewodność połączenia wynika z zastosowania zacisku śrubowego. Śruby dociskowe są przykręcane za pomocą klucza sześciokątnego (IMBUS) w rozmiarze 4, 5, 6 lub 8 w zależności od rozmiaru zacisku. Śruba dociska przewody w zacisku praktycznie na całej jego szerokości dzięki czemu mogą one być dociskane z tą samą siłą . Złącza OTL mogą być instalowane w rozdzielnicy na standardowych szynach DIN (wszystkie rozmiary złączek) lub na płycie montażowej z zastosowaniem płaskich śrub (dotyczy złącz o rozmiarze 95mm² – 300 mm²).

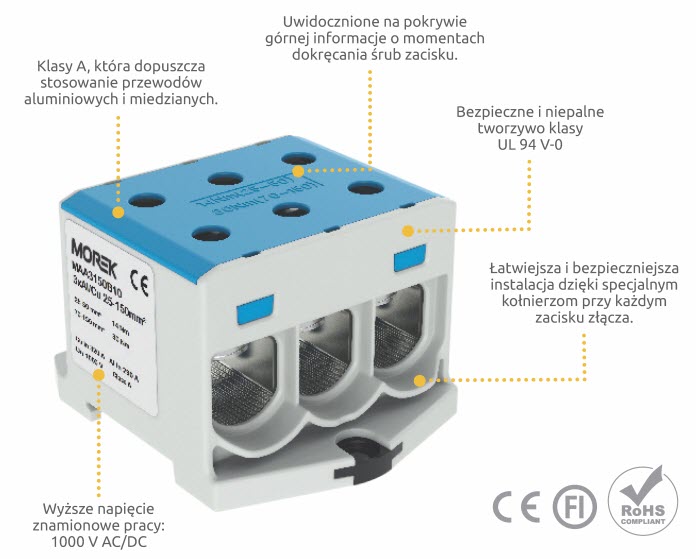

Najważniejsze cechy nowej serii złączek Morek:

Złącza uniwersalne OTL są certyfikowane zgodnie z normami EN 61238-1, EN 60947-7-1 oraz EN 60998-2-1, które dopuszczają zastosowanie tych złącz w instalacjach przemysłowych jako przyłącza główne, a także w systemach rozdziału energii. Zgodnie z normą EN 61238-1, złącza OTL mogą być częścią instalacji rozdzielczej przemysłowej oraz spełniają wymogi klasyfikacji A (Class A).

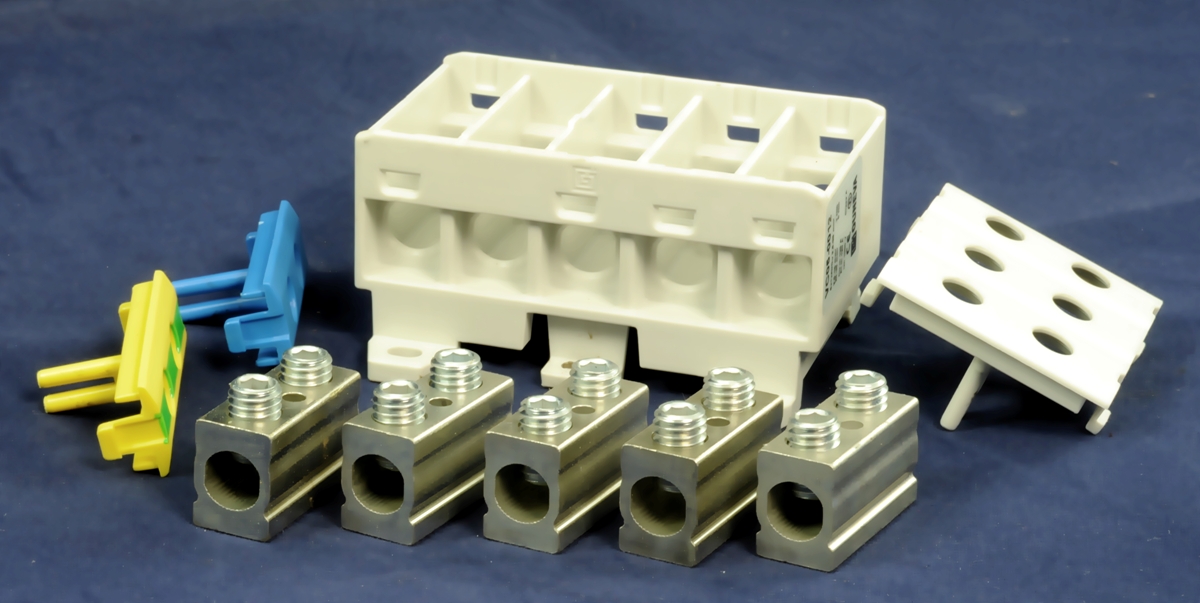

Użyteczna złączka OTL 35-5X dla układów 3 fazowych

Złączki Al/Cu wykonane są zgodnie ze standardem UL94, w klasie V0 i posiadają deklarację CE.

Bloki rozdzielcze spełniają wymogi zastosowania instalacjach fotowoltaicznych typu PV dla prądy stałego.

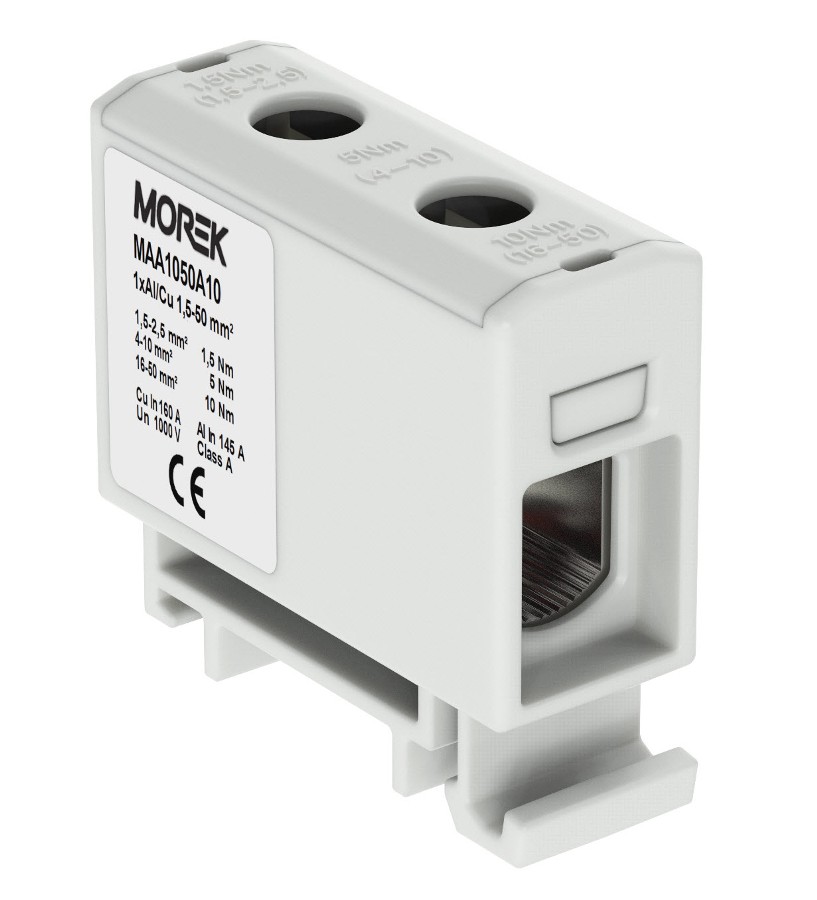

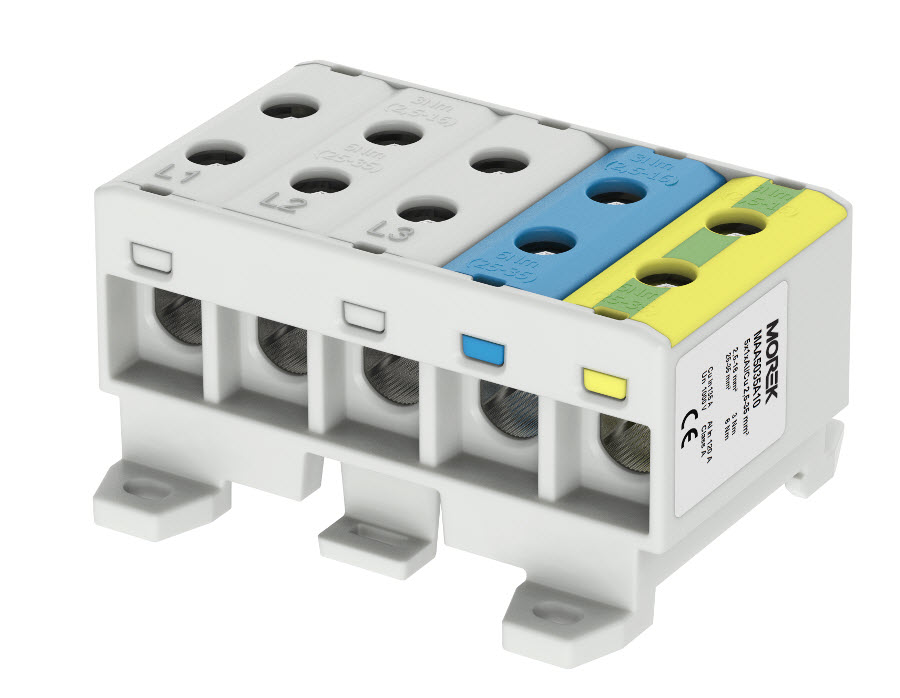

Złączka MAA1050A10	Złączka MAA5035A10

Szczegółowe uwagi dotyczące instalacji:

W złączkach można stosować połączenia przewodów z jednego materiału (miedzi lub aluminium) oraz stosować równoczesne połączenia przewodów aluminiowych i miedzianych w jednym zacisku.
W jednym otworze zaciskowym nie powinno się stosować przewodu aluminiowego i miedzianego jednocześnie. Różny stopień ściskania tych przewodów, powodowałby różną siłę dociskową w zacisku. W czasie użytkowania mogłoby nastąpić rozluźnienie przewodów w zacisku.
Zarówno w otworach wejściowych jak wyjściowych można wprowadzać wiele odizolowanych przewodów. Konstrukcja zacisku umożliwia równomierny ich docisk na całej przestrzeni.
W jednym otworze zaciskowym dopuszczalne jest łączenie przewodów o różnym przekroju znamionowym. Lecz różnica tych przekrojów powinna być nie większa niż jedna klasa przekroju znamionowego. Np. mogą być połączone przewody 1,5 mm² i 2,5 mm². Niedopuszczalne jest łączenie jednoczesne w jednym otworze, np. 1,5 mm² i 4 mm².
